Materi Grafika Komputer Pertemuan Ke-13

TRANSFORMASI 3 DIMENSI

2 Dimensi dan 3 DIMENSI

 Apa yang membedakan 2 dimensi dengan 3 dimensi ?

   2 Dimensi : Tinggi dan Lebar

   3 Dimensi : Tinggi, Lebar dan Kedalaman

 Kedalaman adalah jarak antara pemirsa (viewer) terhadap benda yang dia lihat

3 Dimensi

 Bagaimana manusia memperoleh kesan kedalaman ?

    Manusia mempunyai dua mata.

    Kedua mata manusia mempunyai selisih sudut pandang 120o

    Perbedaan sudut pandang tersebut membuat masingmasing mata memperoleh gambar yang berbeda untuk objek yang sama.

    Perbedaan gambar diproses oleh otak sehingga kita memperoleh kesan 'kedalaman' atau jarak terhadap benda.

 Percobaan : Tutup salah satu mata anda selama kurang lebih 2 hari dan anda akan mengetahui bahwa anda tidak dapat menentukan dengan mudah jarak antara anda dengan benda yang anda lihat

Sifat-sifat 3 dimensi
 Setiap titik dalam 3 dimensi ditentukan oleh tiga posisi :
    x : jarak titik tersebut terhadap sumbu x
    y : jarak titik tersebut terhadap sumbu y
    z : jarak titik tersebut terhadap sumbu z
 Posisi sebuah titik dalam 3 dimensi dituliskan dalam bentuk (x,y,z)

 Bagaimana menggambarkan sumbu 3 dimensi ?

Benda 3 Dimensi dan komputer
 Komputer dapat digunakan untuk mengolah benda tiga dimensi.
 Ada tiga persoalan dalam mengolah benda tiga dimensi menggunakan komputer :
   Pembuatan lokasi titik 3D
   Manipulasi titik 3D
   Transformasi titik 3D menjadi 2D

Pembuatan lokasi titik 3D
 Proses yang digunakan untuk menghasilkan lokasi titik-titik 3D yang menunjukkan bentuk dari benda 3D
 Ada 3 macam proses untuk menghasilkan lokasi titik 3D :
    Penentuan langsung menggunakan peralatan seperti mouse3D, scanner3D berbagai peralatan lain
    Menggunakan parametric surface
    Menggunakan prosedur khusus seperti extrude dan surface of revolution.


Scanner 3D

 Scanner 3D merupakan peralatan yang digunakan untuk menghasilkan lokasi titik-titik 3D secara langsung dengan menunjuk lokasi titik tersebut.
 Contoh peralatan : mouse, trackball, laser scanner dan sebagainya.


Parametric Surface
 Digunakan untuk menghasilkan benda-benda yang dapat direpresentasikan dalam rumus matematika seperti : bola, donut, tabung, cone dan sebagainya

Extrude

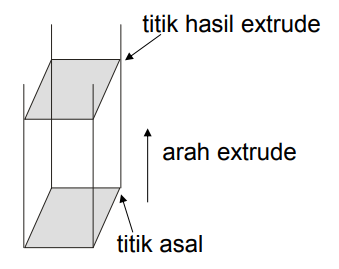

 Merupakan prosedur menghasilkan lokasi titik 3D dengan menarik titik-titik 2 dimensi ke satu arah tertentu.

Surface of Revolution

 Prosedur untuk menghasilkan lokasi titik 3D dengan cara memutar profile pada sumbu putar

Reprsentasi Struktur data titik 3D

 Titik 3D dapat disimpan sebagai :

   Mesh

   Rumus matematika

   Titik profile

Mesh

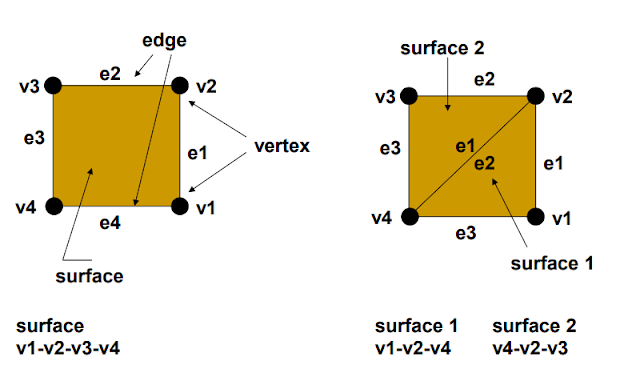

 Mesh merupakan kumpulan titik 3D yang saling dihubungkan.

 Model yang dihasilkan disebut sebagai wireframe model

 Permukaan benda (surface) diperoleh dengan menghubungkan titik-titik vertex baik dalam bentuk segiempat atau segitia.

 Umumnya digunakan surface dalam bentuk segitiga karena bentuk segitiga akan selalu berada dalam keadaan planar (datar).

 Mesh dengan surface segi-empat disimpan sebagai record :

Point3D = record

x,y,z:real;

end;

  Mesh = record jumvertex,jumedge:integer;

  vertex : array [1..1000] of Point3D;

  edge : array[1..1000,1..2] of integer;

end;
