MATERI JARINGAN KOMPUTER PERTEMUAN KE-4

INSTALASI MEDIA TRANSMISI JARINGAN

PEMBUATAN JARINGAN SEDERHANA

Terdapat beberapa alat yang digunakan untuk membangun sebuah jaringan komputer sederhana:
1. Laptop / Komputer / End Device
2. Media Transmisi
3. Perangkat Jaringan

LANGKAH – LANGKAH PEMBUATAN JARINGAN SEDERHANA

Jaringan komputer sederhana, merupakan jaringan komputer yang terdiri dari dua atau beberapa komputer, dimana setiap station atau komputer yang terdapat di dalam lingkungan jaringan tersebut bisa saling berbagi (peer to peer).



PERALATAN INSTALASI
PEMBUATAN JARINGAN SEDERHANA

CRIMPING TOOL

 Memotong Kabel

 Melepas Pembungkus Kabel

 Memasang Konektor





PERALATAN INSTALASI
PEMBUATAN JARINGAN SEDERHANA

LAN TESTER

Melihat koneksi antar kabel, apakah pin-pin yang terkoneksi sesuai dengan konfigurasi .







MEMBUAT KABEL
STRAIGHT TROUGHT & CROSS OVER Kabel UTP:


1. Menyiapkan kabel UTP
2. Pastikan panjang kabel UTP sesuai dengan kebutuhan

LANGKAH - LANGKAH

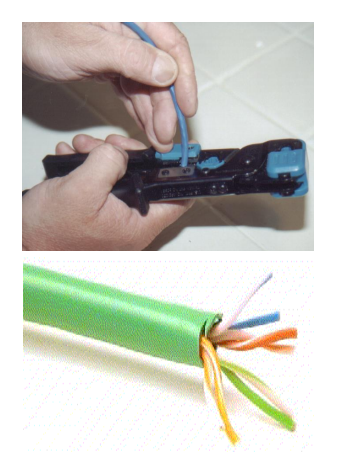

1. Kupas kulit kabel sesuai dengan konektor rj45




2. Pisahkan gelang-gelang warna

1. Susulan urutan warna sesuai dengan kebutuhan jaringan

2. Pastikan urutan warna sesuai standar

3. Dan pastikan pula ujung kabel dipotong sama rata

Jika urutan kabel telah sesuai dan dipotong sama rata, Maka masukanlah kabel UTP tersebut kedalam konektor

Rapatkan konektor menggunakan crimping tool

Uji konektifitas kabel UTP menggunakan LAN Tester
