MATERI JARINGAN KOMPUTER PERTEMUAN KE-3



PERANGKAT JARINGAN

Dalam membangun sebuah jaringan komputer yang lebih besar terdapat beberapa device yang harus digunakan seperti:
1. Hub
2. Switch
3. Access Point
4. Router, dll

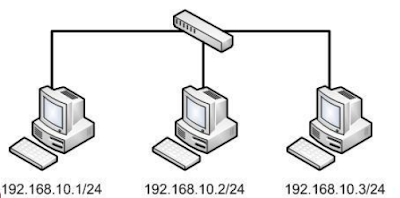

HUB

Hub biasanya dipilih sebagai perangkat perantara dalam jaringan LAN yang sangat kecil dimana bandwidth pengguna tidak mengalami masalah. Namun, dalam perkembangan jaringan saat ini, hub telah digantikan oleh switch

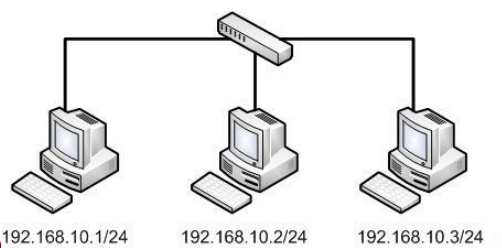

SWITCH

Switch nampaknya kini lebih disukai daripada hub dalam membangun sebuah jaringan lokal (LAN). Perangkat switch dapat membagi beberapa segmen collision domain dan menyediakan keamanan yang lebih baik dibandingkan dengan hub

Secara umum fungsi utama dari sebuah switch adalah:
1. Sebuah switch membuat keputusan berdasarkan destination port atau tujuan dari port yang akses diakses.
2. Sebuah switch menyimpan tabel yang digunakan untuk menentukan bagaimana cara untuk meneruskan lalu lintas jaringan melalui switch.
3. Cisco switch melakukan forward frame Ethernet berdasarkan tujan alamat MAC Address dari frame

Lapisan Hirarki Switch:
Switch pada lapisan access memiliki kebutuhan yang berbeda dari switch lapisan Distribution atau switch lapisan Core.
Access Layer Switch:
Access Layer Switch bertujuan untuk memudahkan koneksi end devices ke dalam fitur jaringan. Fitur dari Access Layer Switch:
•Port Security
•VLAN
•Fast Ethernet / Gigabit Ethernet
•Power over Ethernet (PoE)
•Link Aggregation
•Quality of Service (QoS)

Distribution Layer Switch:
Distribution Layer Switch menerima data dari Access Layer Switch dan akan meneruskannya ke Core Layer Switch. Fitur dari Distribution Layer Switch meliputi:
• Mendukung Layer 3
• High Forwarding
• Gigabit Ethernet / 10 Gigabit Ethernet
• Redundant
• Security / Access Control List
• Link Aggregation
• Quality of Service (QoS)

Core Layer Switch:
Core Layer Switch merupakan backbone dan bertanggung jawab untuk menangani sebagian besar jaringan LAN. Fitur dari Distribution Layer Switch meliputi:
• Mendukung Layer 3
• Very High Forwarding
• Gigabit Ethernet / 10 Gigabit Ethernet
• Redundant
•Link Aggregation
• Quality of Service (QoS)

ROUTER
Router sering digunakan untuk menghubungkan beberapa network yang berbeda. Router merupakan perangkat utama yang digunakan untuk menghubungkan jaringan LAN, WAN dan WLAN.
