Materi Grafika Komputer Pertemuan Ke-5

SISTEM KOORDINAT

 Ada dua macam sistem koordinat :
     Cartesian
     Polar
 Sistem Koordinat Polar menggunakan sudut terhadap garis horison (α) dan jarak dari titik pusat (R) untuk menunjukkan lokasi sebuah benda

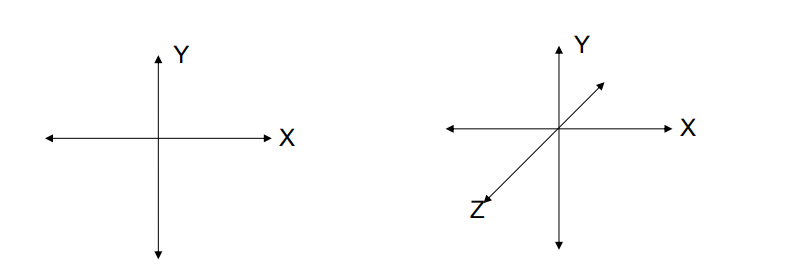

 Sistem Koordinat Cartesian menggunakan pasangan (x,y) untuk menyatakan lokasi sebuah benda di bidang (2D) dan pasangan (x,y,z) untuk lokasi di ruang (3D).

 Sistem Koordinat juga dapat dibagi menjadi dua macam bergantung kepada situasi :

    World Coordinate (wc)

        Sistem Koordinate untuk menyatakan lokasi benda di “dunia”

    Screen Coordinate (sc)

        Sistem Koordinat untuk menyatakan lokasi titik di layar.

World Coordinate

 World Coordinate mempunyai batas -~ sampai dengan +~ untuk sumbu x dan y

 Apabila area yang dilihat pada world coordinat dibatasi pada area tertentu maka area tersebut dinamakan window.

Screen Coordinate
 Screen Coordinate menggunakan orientasi sumbu y yang berbeda dengan World Coordinate.
 Screen Coordinate hanya menggunakan nilai positif untuk sumbu x dan y dan titik (0,0) terletak di pojok kiri atas.
 Batas maksimal pada sumbu x = Xmax dan batas maksimal pada sumbu y = Ymax

 Perbedaan orientasi tersebut menyebabkan gambar di World menjadi tampak terbalik di screen
 Area yang digunakan untuk menampilkan gambar di layar disebut sebagai viewport.

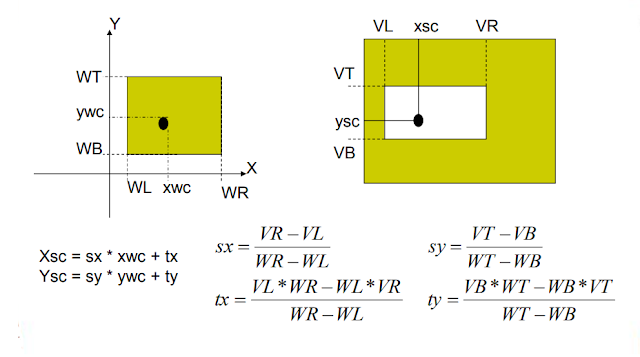

Transformasi wc -> sc
 Agar gambar di screen tampak sama dengan di world maka perlu dilakukan transformasi koordinat.

 Dengan demikian setiap titik di wc dapat diketahui lokasinya di sc sebagai :
xsc = xwc
ysc = ymax – ywc
 Rumus (1) tidak dapat mengatasi persoalan :
    Pemakaian window dan viewport.
    Nilai negatif dari koordinat wc.
