Materi Grafika Komputer Pertemuan Ke-6

ALGORITHMA GARIS

 Masalah :
     Pixel mana yang harus dipilih untuk menggambar sebuah garis ?

 Algorithma garis adalah algorithma untuk menentukan lokasi pixel yang paling dekat dengan garis sebenarnya (actual line)
 Ada tiga algorithma utama untuk menggambar garis :
    Line Equation
    DDA Algorithm
    Bresenham’s Algorithm

Kuadran Garis

Di kuadran mana garis A ?
Di kuadran mana garis B ?
Dapatkah garis A dan B dinyatakan sebagai garis dengan kuadran yang sama ?
Bagaimana caranya ?
Bagaimana halnya dengan garis C dan D ?

 Garis A : (3 ; 1) – (8 ; 4)
    Garis A berada di kuadran I
 Garis B : (3 ; 7) – (1 ; 2)
    Garis B berada di kuadran III
    m = (2 – 7) / (1 – 3) = -5 / -2 = 2.5
    tetapi apabila garis B dinyatakan sebagai (1 ; 2) – (3 ; 7) maka garis B akan berada di kuadran I
    m = (7 – 2 ) / ( 3 – 1) = 5 / 2 = 2.5

LINE EQUATION
 Sebuah garis lurus dapat diperoleh dengan menggunakan rumus :
      y = mx + b
 dimana :
     m = gradien
     b = perpotongan garis dengan sumbu y.

 Apabila dua pasang titik akhir dari sebuah garis dinyatakan sebagai (x1,y1) and (x2, y2), maka nilai dari gradien m dan lokasi b dapat dihitung dengan :

Contoh

 Gambar garis (0,1) – (5,7) dengan menggunakan Line Equation

Gradien dan Tipe Garis

Tipe Garis

Dapatkah anda mencari perbedaan yang esensial antara garis A dan B (misal : gradien, pertambahan x dan y) ?

 Garis A : (3;1) – ( 8;4)

    m = (y2 – y1) / (x2 – x1) = (4-1)/ (8-3) = 3/5= 0,6 m

    0 < m < 1

    xi+1 = xi + 1 ; yi+1 = yi + d1

 Garis B : (1;2) – (2;7)

    m = (7-2) / (2-1) = 5 / 1 = 5

    m > 1

    xi+1 = xi + d2 ; yi+1 = yi + 1

 Berapa nilai d1 dan d2 ?

ALGORITHMA DDA

 Digital differential analyzer (DDA) merupakan algorithma untuk menghitung posisi pixel disepanjang garis dengan menggunakan posisi pixel sebelumnya.

 Algorithma berikut ini menggunakan asumsi bahwa garis berada di kuadran I atau II serta garis bertipe cenderung tegak atau cenderung mendatar.

 Untuk garis dengan 0 < m < 1, maka xi+1 = xi +1 dan :

 Untuk garis dengan m > 1, maka yi+1 = yi + 1 dan :

Algorithma DDA

 Garis dengan 0 > m > -1, maka xi+1 = xi -1 dan

 Sedangkan bila m < -1, maka yi+1 = yi+1 dan

Contoh Algorithma DDA

 Gambar garis dari (0;1) – (5;7) dengan menggunakan DDA.

Algorithma Bresenham

 Bresenham mengembangkan algorithma yang lebih efisien.

 Algorithma ini mencari nilai integer yang paling mendekati garis sesungguhnya (actual line).

 Algorithma ini tidak memerlukan pembagian.

 Algorithma Bresenham yang disajikan berikut ini hanya dapat digunakan untuk garis yang berada di kuadran I dan 0 < m < 1.

 Anda yang ingin mempelajari pembuktian matematis dari algorithma Bresenham silahkan membaca buku Computer Graphics (Hearn dan Baker)

Algorithma Bresenham (0 < m < 1)

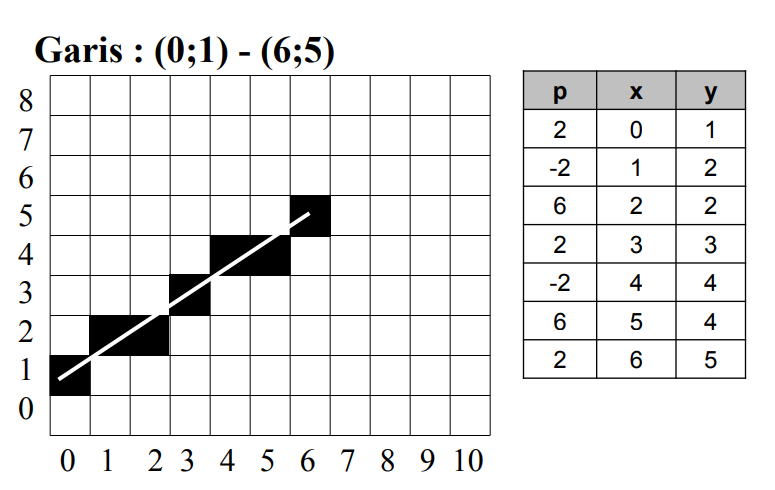

  Gambar garis berikut ini dengan menggunakan algorithma Bresenham :

(0;1) – (6;5)

(2;2) – (7;5)

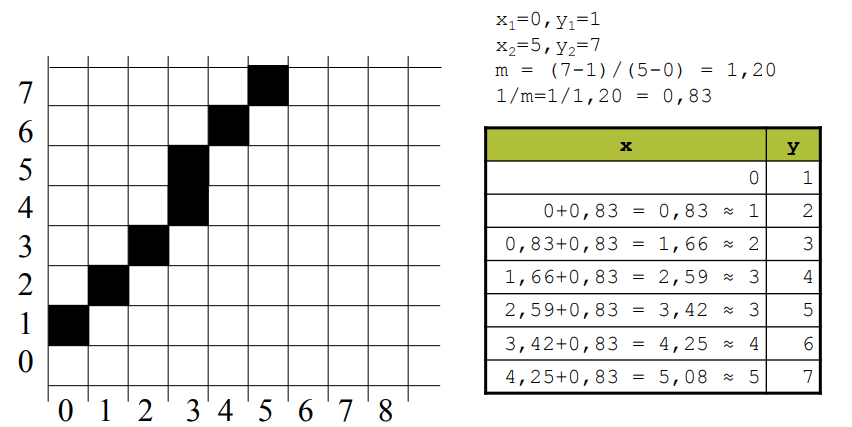

(0;1) – (5;7)

 Mengapa garis (0;1) – (5;7) tidak dapat digambar dengan tepat ?

 Garis (0;1) – (5;7) mempunyai m = 1,2, dengan demikian asumsi pada algorithma tersebut tidak tepat dan harus disesuaikan.

Algorithma Bresenham ( m > 1)

Atribut Garis

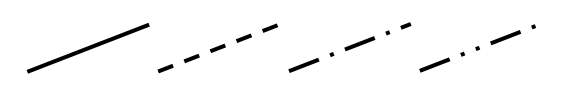

 Atribut garis meliputi :

    Ketebalan garis

    Pola garis

    Warna garis
