MATERI JARINGAN KOMPUTER PERTEMUAN KE-10

ROUTING

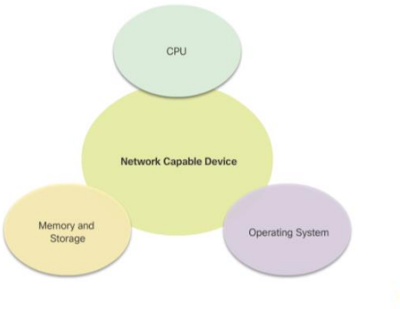

Router merupakan komputer khusus yang memiliki komponen yang diperlukan untuk beroperasi, komponen yang diperlukan pada router adalah:
• Central Processing Unit (CPU)
• Sistem operasi (OS) - Router menggunakan Cisco IOS
• Memori dan penyimpanan (RAM, ROM, NVRAM, Flash, hard drive)

Router bertanggung jawab untuk melakukan routing lalu lintas antar jaringan

MEMORI ROUTER

KONFIGURASI ROUTER CISCO

Pengaturan Awal

Langkah-langkah Konfigurasi

 Mengkonfigurasi nama perangkat

 Mengamankan EXEC mode

 Mengamankan mode privilege EXEC

 Mengamankan jalur vty

 Mengamankan semua password

 Memberikan notifikasi banner

 Menyimpan konfigurasi

Konfigurasi Interface

Verifikasi Konfigurasi Interface

Show iproute

- Menampilkan isi dari tabel routing IPv4 yang disimpan di RAM.

Show interfaces

- Menampilkan statistik untuk semua interface pada perangkat.

Show ip interface

- Menampilkan statistik IPv4 untuk semua interface pada router.

GATEWAY

Gateway (Gerbang Jaringan) adalah suatu perangkat yang menghubungkan jaringan komputer yang satu atau lebih jaringan komputer dengan media komunikasi yang berbeda sehinga informasi pada saat jaringan komputer di alihkan akan berbeda dengan media jaringan yang berbeda.

KONFIGURASI ROUTER CISCO

Konfigurasi Default Gateway

Kegagalan Gateway untukSwitch

 Sebuah default gateway diperlukan untuk jaringan komunikasi jarak jauh.

 Jika interface harus dikelola melalui jalur vty, ia membutuhkan default gateway.

 Menggunakan perintah ip default gateway untuk mengkonfigurasi gateway default untuk switch

Konfigurasi

Pada PC pilihlah terminal untuk melakukan akses ke Router menggunakan console

Konfigurasi Akses

1. Memberikan nama pada Device

2. Serta mengamankan perangkat

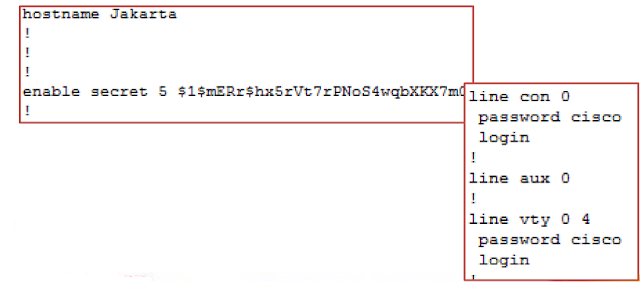

Untuk melihat konfigurasi password yang telah diberikan dapat menggunakan perintah “Jakarta#show run”

Enskripsi Password

Notifikasi Hukum / Banner
